分布式架构-dubbo
|dubbo
字数总计: 4.3k|阅读时长: 18 分钟|阅读量:

1.分布式思维

集群与分布式

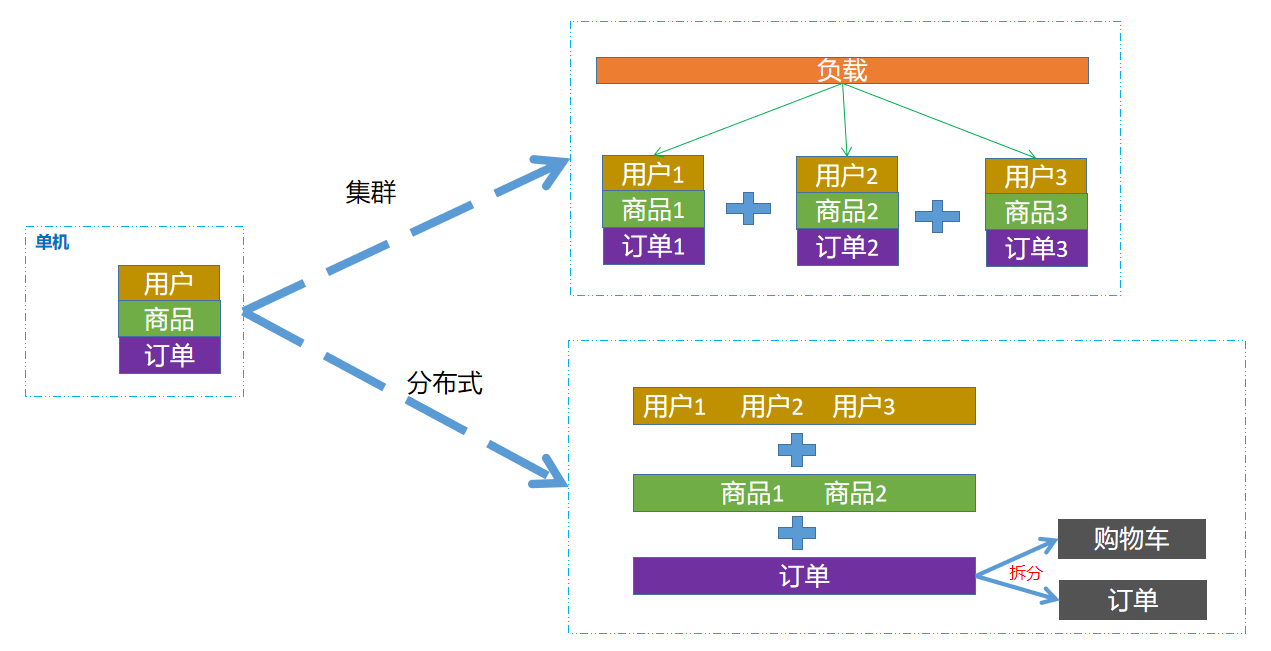

上图是由单机到集群、分布式的演变过程。

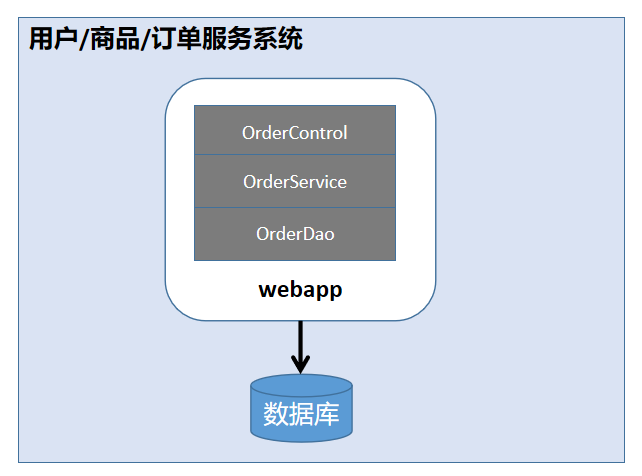

最早的javaweb雏形

​ 特征：tomcat + servlet + jsp + mysql。一个war包打天下
​ 项目结构：ssh/ssm三层结构。

javaweb的集群发展

​ 特征：硬件机器的横向复制，对整个项目结构无影响。

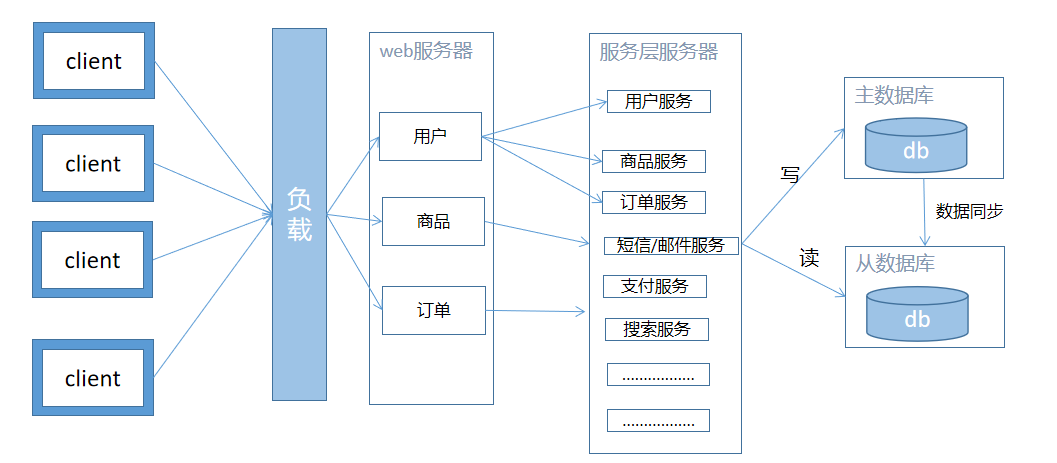

javaweb的分布式发展

​ 特征：将Service层单独分离出去，成为一个单独的项目jar。单独运行。Web服务器通过rpc框架，对分离出去的service进行调用。

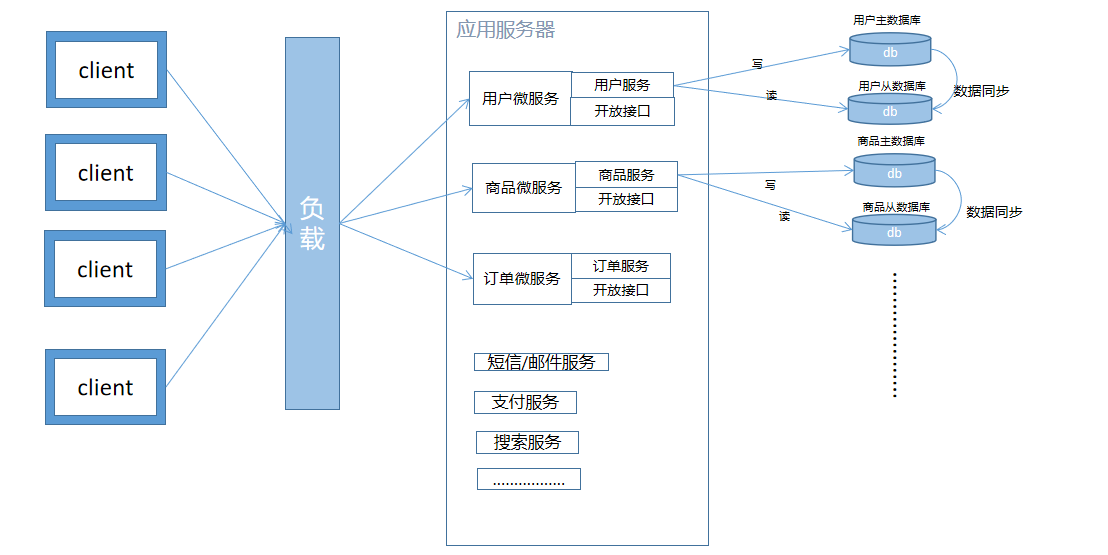

javaweb的微服务发展

​ 特征：从业务角度，细分业务为微服务，每一个微服务是一个完整的服务（从http请求到返回）。
​ 在微服务内部，将需要对外提供的接口，包装成rpc接口，对外部开放。

2. RPC介绍及场景

RPC远程过程调用(Remote Procedure Call)

调用远程计算机上的服务，就像调用本地服务一样。

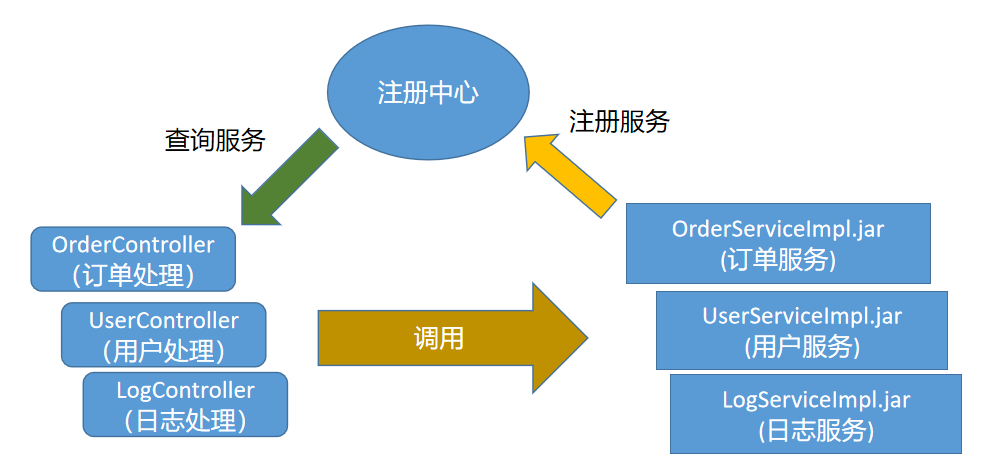

RPC实现的切入口

​ 我们知道从本质上讲，某个JVM内的对象方法，是无法在该JVM外部被调用的。

如下代码：

1
2
OrderService orderService = (OrderService) ctx.getBean("orderService");
OrderEntiry entiry = orderService.getDetail("1");

orderService.getDetail(“1”)的这一句调用，是无法脱离本地 jvm 环境被调用的。因为外部在调用的时候，没办法得到orderService对象的，本地对orderService也不会认识。

但是，好在java中除了对象方法的调用之外，还有通过反射方式的调用：

1
2
Method method = target.getClass().getMethod(methodName, argTypes);
return method.invoke(target,args);

所以对于本地，只要外部传入了反射需要的目标对象orderService, 方法名称getDetail，和参数值“1”，就能通过反射调用并返回。所以对于外部来说，可以将上述的调用改成如下方式：

1
2
3
4
5
6
Map<String,String> info = new HashMap();
info.put("target","orderService");
info.put("methodName","getDetail");
info.put("arg","1");
//反射调用
Object result = InvokeUtils.call(info,ctx)

对于本地来说，只要告诉我反射需要的信息，target/method/arg,就能调用本地的任何对象方法。

现在只要通过网络传输反射信息，就能通过网络的方式调用不同JVM的方法。网络通信的方法很多，如http/rmi/webservice等，选任何一种方式进行通信即可。

3.dubbo简介

dubbo的使命

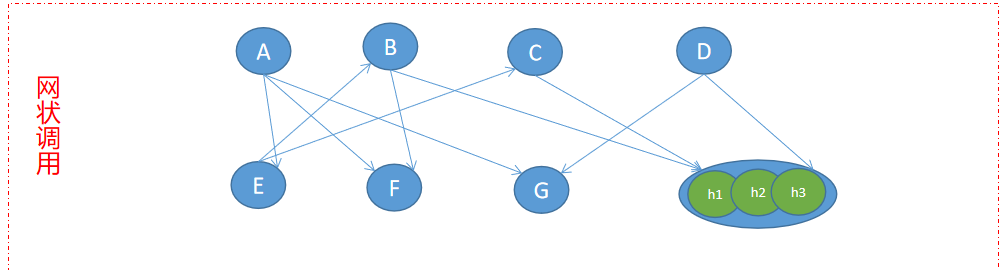

上面已经说明了RPC的调用过程，即实现方式，其实在实际工作中，服务节点的RPC调用错综复杂，会变成如下所示的网状调用：

所以，我们除了关心RPC的过程调用之外，还需要考虑：

  1. 服务方是集群时，如何挑选一台服务器来响应客户端？

  2. 因网络抖动引起的调用失败，如何重试来弥补？

  3. 服务方机器的动态增减，如何能够让客户端及时了解并做出调整？

  4. ………….

    Dubbo的使命，即解决上述围绕RPC过程的存在问题。

高并发RPC解决方案

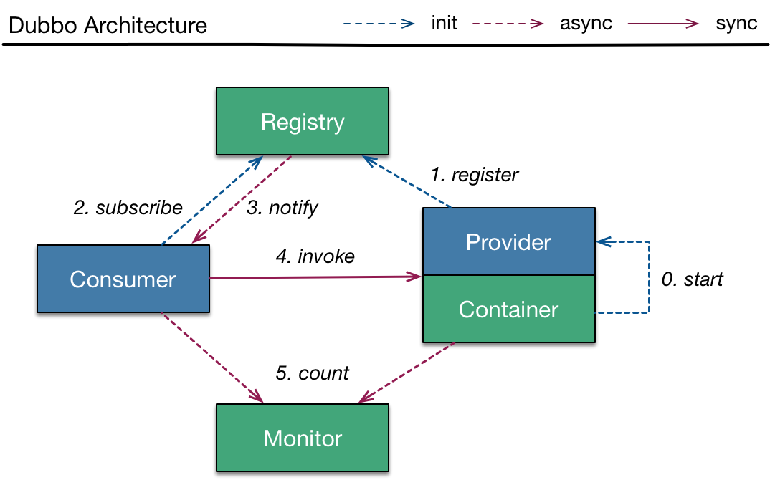

基于TCP的RPC实现，阿里巴巴公司开源的一个高性能优秀的服务框架，使得应用可通过高性能的RPC实现服务的输出和输入功能，可以和Spring框架无缝集成。

Provider: 暴露服务的服务提供方。
Consumer: 调用远程服务的服务消费方。
Registry: 服务注册与发现的注册中心。
Monitor: 统计服务的调用次调和调用时间的监控中心。
Container: 服务运行容器。

更多dubbo介绍可以查看官方文档：

4. dubbo的基础配置使用

1. xml配置方式

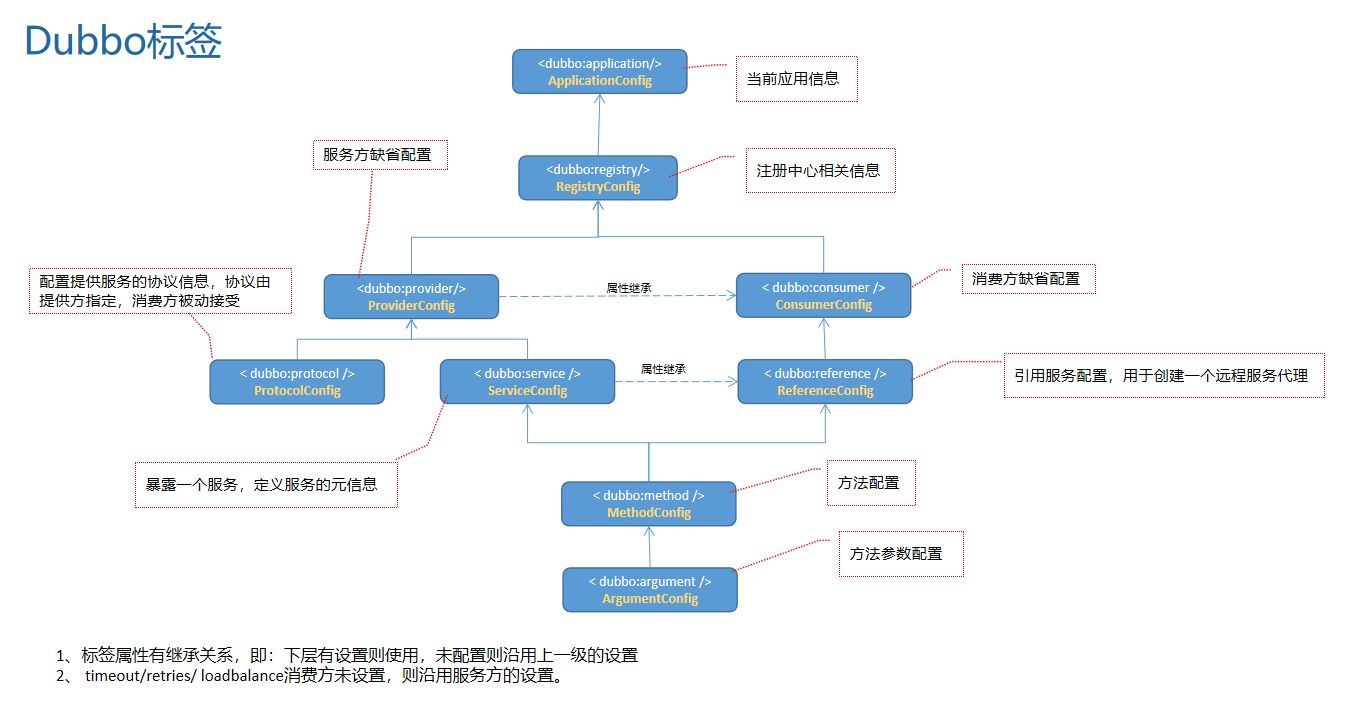

​ dubbo基础标签认识：

dubbo:application

1
2
3
服务提供方应用名称, 方便用于依赖跟踪
属性：name 即定义应用名称，如：
<dubbo:application name="dubbo-xml-server" />

dubbo:registry

注册中心配置。对应的配置类： org.apache.dubbo.config.RegistryConfig。同时如果有多个不同的注册中心，可以声明多个 <dubbo:registry>标签，并在<dubbo:service>或 <dubbo:reference>的 registry属性指定使用的注册中心。

属性：address 指定注册中心地址。如：

1
<dubbo:registry address="zookeeper://192.168.80.30:2181" />

dubbo:provider

服务提供者缺省值配置。对应的配置类： org.apache.dubbo.config.ProviderConfig。同时该标签为<dubbo:service>和<dubbo:protocol>标签的缺省值设置。

1
<dubbo:provider timeout="3000" />

dubbo:consumer

服务消费者缺省值配置。配置类： org.apache.dubbo.config.ConsumerConfig 。同时该标签为 <dubbo:reference> 标签的缺省值设置。

1
<dubbo:consumer timeout="3000"/>

dubbo:protocol

服务提供者协议配置。对应的配置类： org.apache.dubbo.config.ProtocolConfig。同时，如果需要支持多协议，可以声明多个 <dubbo:protocol> 标签，并在 <dubbo:service> 中通过 protocol 属性指定使用的协议。

属性：id 定义协议ID，可在<dubbo:service> 使用该ID

属性：name 协议名称，指定需要使用的协议

属性：port 指定服务的端口号

1
2
<dubbo:protocol id="d1"  name="dubbo" port="20880" />
<dubbo:protocol id="d2"  name="dubbo" port="20882" />

dubbo:service

服务提供者暴露服务配置。对应的配置类：org.apache.dubbo.config.ServiceConfig

属性：interface 指定服务接口名

属性： ref 指定对象引用名称

属性： protocol 指定使用的协议

1
<dubbo:service interface="com.longshilee.service.OrderService" ref="orderService" protocol="d1" />

dubbo:reference

服务消费者引用服务配置。对应的配置类： org.apache.dubbo.config.ReferenceConfig

属性：id 服务引用BeanId,对应service中的ref

属性：interface 指定服务接口名

1
<dubbo:reference id="orderService" interface="com.longshilee.service.OrderService" />

以上标签已经够搭建简单的dubbo服务使用了，更多详细的dubbo标签属性详解，请到官方文档上查看

XML标签方式使用实例

接下来使用xml标签的方式搭建一个简单的dubbo服务示例：

使用开发工具搭建一个maven项目，项目中有三个子项目，名称自取，我这的示例为：dubbo-api、dubbo-xml-server、dubbo-xml-client

dubbo-api 用于定义项目用到的接口，及所有其他项目用到的公共的类等

dubbo-xml-server 作为dubbo的服务提供方项目

dubbo-xml-client 作为dubbo的服务调用方项目

dubbo-api

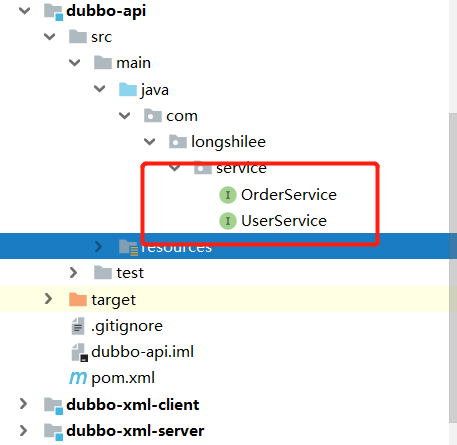

项目结构：

只定义了两个需要的接口。

定义了一个sayHello方法，代码如下：

1
2
3
4
5
package com.longshilee.service;

public interface OrderService {
    String sayHello();
}
1
2
3
4
5
package com.longshilee.service;

public interface UserService {
    String sayHello();
}

dubbo-xml-server

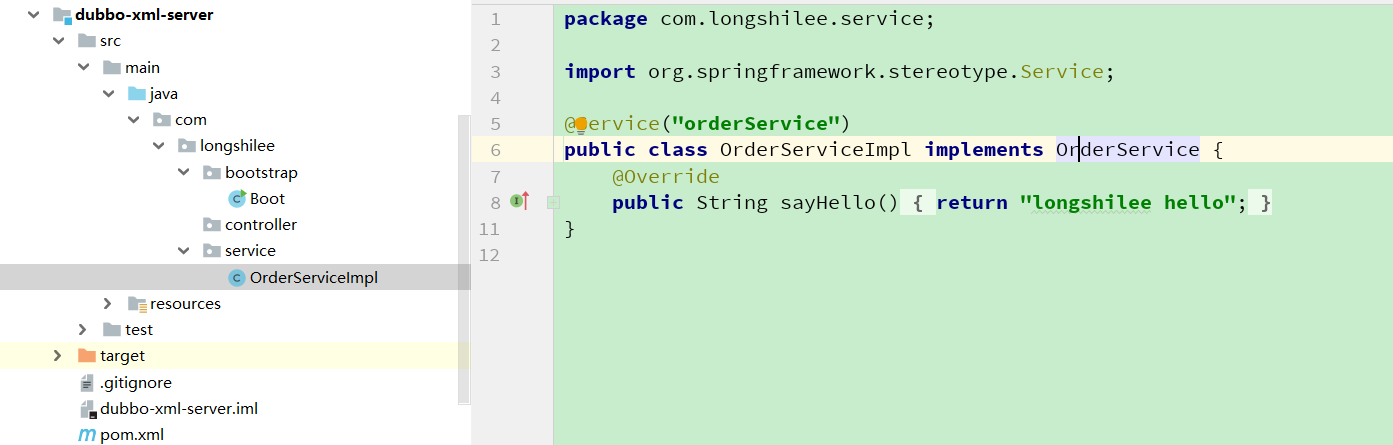

项目结构：

实现了api中的OrderService,实现类为OrderServiceImpl:

从代码可以看到我们使用了spring的@service注解，因为dubbo跟spring是无缝链接的，所以我们在使用dubbo的时候会跟spring一起用，所以我们在pom里导入了spring的相关的包。

同时我们也引入了dubbo-api,因为我们需要使用api中的OrderService.如下所示：

pom.xml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

<dependencies>
     <!-- spring支持 -->
     <dependency>
         <groupId>org.springframework</groupId>
         <artifactId>spring-core</artifactId>
         <version>${spring.version}</version>
     </dependency>
     <dependency>
         <groupId>org.springframework</groupId>
         <artifactId>spring-context</artifactId>
         <version>${spring.version}</version>
     </dependency>

     <!-- dubbo -->
     <dependency>
         <groupId>com.alibaba</groupId>
         <artifactId>dubbo-config-spring</artifactId>
         <version>${dubbo.version}</version>
     </dependency>
     <!-- zookeeper注册中心 -->
     <dependency>
         <groupId>com.alibaba</groupId>
         <artifactId>dubbo-registry-zookeeper</artifactId>
         <version>${dubbo.version}</version>
     </dependency>

     <dependency>
         <groupId>com.alibaba</groupId>
         <artifactId>dubbo-rpc-dubbo</artifactId>
         <version>${dubbo.version}</version>
     </dependency>
     <dependency>
         <groupId>com.alibaba</groupId>
         <artifactId>dubbo-remoting-netty</artifactId>
         <version>${dubbo.version}</version>
     </dependency>
     <dependency>
         <groupId>com.alibaba</groupId>
         <artifactId>dubbo-serialization-hessian2</artifactId>
         <version>${dubbo.version}</version>
     </dependency>
     <dependency>
         <groupId>com.longshilee</groupId>
         <artifactId>dubbo-api</artifactId>
         <version>0.0.1-SNAPSHOT</version>
         <scope>compile</scope>
     </dependency>
 </dependencies>

同时作为服务提供方，我们需要使用xml的方式配置服务信息，在resources目录下新建dubbo-server.xml:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
	 http://www.springframework.org/schema/beans/spring-beans.xsd
	      http://www.springframework.org/schema/context
                        http://www.springframework.org/schema/context/spring-context-3.1.xsd
	 http://code.alibabatech.com/schema/dubbo
	 http://code.alibabatech.com/schema/dubbo/dubbo.xsd">
    <context:component-scan base-package="com.longshilee.service"/>
    <!--全局配置-->
    <dubbo:provider timeout="3000" />
    <!-- 服务提供方应用名称, 方便用于依赖跟踪 -->
    <dubbo:application name="dubbo-xml-server" />
    <!-- 使用本地zookeeper作为注册中心 -->
    <dubbo:registry address="zookeeper://192.168.80.30:2181" />

    <!--name指示使用什么协议监听端口：dubbo/rmi/rest-->
    <dubbo:protocol id="d1"  name="dubbo" port="20880" />
    <dubbo:protocol id="d2"  name="dubbo" port="20882" />

    <!-- 通过xml方式配置为bean, 让spring托管和实例化 -->
    <!--<bean id="orderService" class="com.longshilee.service.OrderServiceImpl"/>-->
    <!-- 声明服务暴露的接口，并暴露服务 -->
    <dubbo:service interface="com.longshilee.service.OrderService" ref="orderService" protocol="d1" />
</beans>

这样我们就把orderService服务注册到了注册中心zookeeper中，供其他调用方调用。

然后我们需要一个启动类将服务启动起来，所以定义了一个简单的启动类：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
package com.longshilee.bootstrap;

import org.springframework.context.support.ClassPathXmlApplicationContext;

import java.io.IOException;

public class Boot {
    public static void main(String[] args) throws IOException {
        ClassPathXmlApplicationContext xml = new ClassPathXmlApplicationContext("classpath:dubbo-server.xml");//指定spring启动的配置文件
        xml.start();
        System.out.println("dubbo 服务启动成功");
        System.in.read();//任意键停止，防止服务启动之后就停了
    }
}

然后运行，就能看到服务启动起来了：

1
dubbo 服务启动成功

dubbo-xml-client

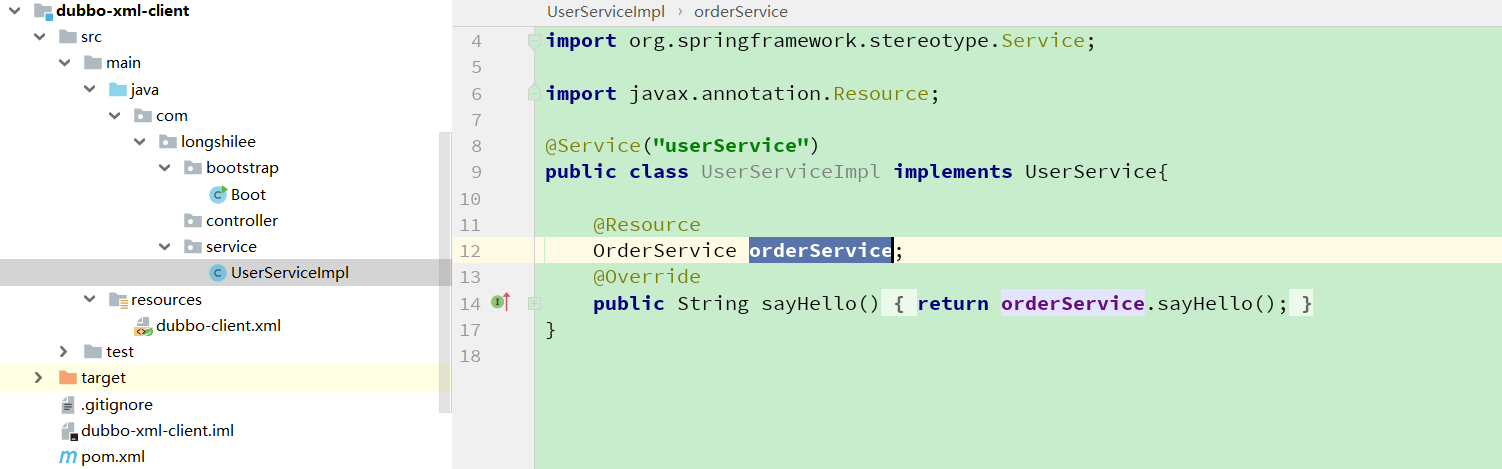

项目结构：

实现了api中的UserService接口，实现类为：UserServiceImpl

可以看到代码中，使用@Resource注解将orderService直接引入了进来，理论上来说，两个完全不同的项目，想通过这样子直接定义是没办法调用的，但通过dubbo,通过注册中心，就能够实现这样子的直接调用。

跟dubbo-xml-server项目一样，我们需要在pom中引入spring和dubbo的包。详见server的pom.

然后作为dubbo服务调用者，我们需要通过xml的方式，定义这是一个dubbo调用方，所以一样的道理，在resources目录下，我们新建dubbo-client.xml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
	 http://www.springframework.org/schema/beans/spring-beans.xsd
	      http://www.springframework.org/schema/context
                        http://www.springframework.org/schema/context/spring-context-3.1.xsd
	 http://code.alibabatech.com/schema/dubbo
	 http://code.alibabatech.com/schema/dubbo/dubbo.xsd">
    <context:component-scan base-package="com.longshilee.service"/>
    <!-- 服务提供方应用名称, 方便用于依赖跟踪 -->
    <dubbo:application name="dubbo-xml-client" />
    <!-- 使用本地zookeeper作为注册中心 -->
    <dubbo:registry address="zookeeper://192.168.80.30:2181" />
    <dubbo:consumer timeout="3000"/>
    <dubbo:reference id="orderService" interface="com.longshilee.service.OrderService" />
</beans>

通过<dubbo:reference/>标签我们定义了需要调用的服务，orderService服务。

那么这里有一个问题，我们在client项目中通过@Resource注解直接将orderService实例从springIOC容器中取出来，那这个对象是怎么来的呢，因为我们根本没有通过spring的<bean/>标签来定义这个对象。刚才已经说了，dubbo跟spring是无缝链接的，所以dubbo底层已经将该实例加入到了springIOC中。

现在我们需要一个启动类，启动dubbo客户端：

1
2
3
4
5
6
7
8
9
10
11
12
13
package com.longshilee.bootstrap;

import com.longshilee.service.UserService;
import org.springframework.context.support.ClassPathXmlApplicationContext;

public class Boot {
    public static void main(String[] args) {
        ClassPathXmlApplicationContext xml = new ClassPathXmlApplicationContext("classpath:dubbo-client.xml");
        xml.start();
        UserService userService = (UserService) xml.getBean("userService");
        System.out.println(userService.sayHello());
    }
}

然后运行，我们就可以看到已经调用成功了,控制台打印：

1
longshilee hello

至此，我们的dubbo服务通过xml方式已经搭建完成了。

注解的方式使用dubbo实例

注解方式底层与xml方式一致，只是表现形式不同。目标都是将dubbo的基本配置信息注入，主要涉及到的必不可少的信息为：ApplicationConfig,ProtocolConfig,RegistryConfig,service,reference.

为了方便，我们还是使用上面的项目工程，在dubbo-xml-server和dubbo-xml-client进行改造。

dubbo-xml-server

  1. 新建config目录,在config目录下新建DubboConfig配置类，用于配置dubbo服务端基础信息。使用@EnableDubbo开启注解 Dubbo 功能,其中可以加入 scanBasePackages 属性配置包扫描的路径，用于扫描并注册 bean。代码内容如下：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    package com.longshilee.config;

    import com.alibaba.dubbo.config.*;
    import com.alibaba.dubbo.config.spring.context.annotation.EnableDubbo;
    import org.springframework.context.annotation.Bean;
    import org.springframework.context.annotation.Configuration;

    @Configuration
    @EnableDubbo(scanBasePackages = {"com.longshilee.service"})
    public class DubboConfig {

        @Bean
        ApplicationConfig applicationConfig(){
            ApplicationConfig applicationConfig = new ApplicationConfig();
            applicationConfig.setName("dubbo-xml-server");
            return applicationConfig;
        }

        @Bean
        ProviderConfig providerConfig(){
            ProviderConfig providerConfig = new ProviderConfig();
            providerConfig.setTimeout(3000);
            return providerConfig;
        }

        @Bean
        RegistryConfig registryConfig(){
            RegistryConfig registryConfig = new RegistryConfig();
            registryConfig.setAddress("zookeeper://192.168.80.30:2181");
            return registryConfig;
        }

        @Bean
        ProtocolConfig protocolConfig(){
            ProtocolConfig protocolConfig = new ProtocolConfig();
            protocolConfig.setId("d1");
            protocolConfig.setName("dubbo");
            protocolConfig.setPort(20880);
            return protocolConfig;
        }
    }

    可以看到基本与xml的标签配置信息一致，这不过上述是用代码方式配置而已。

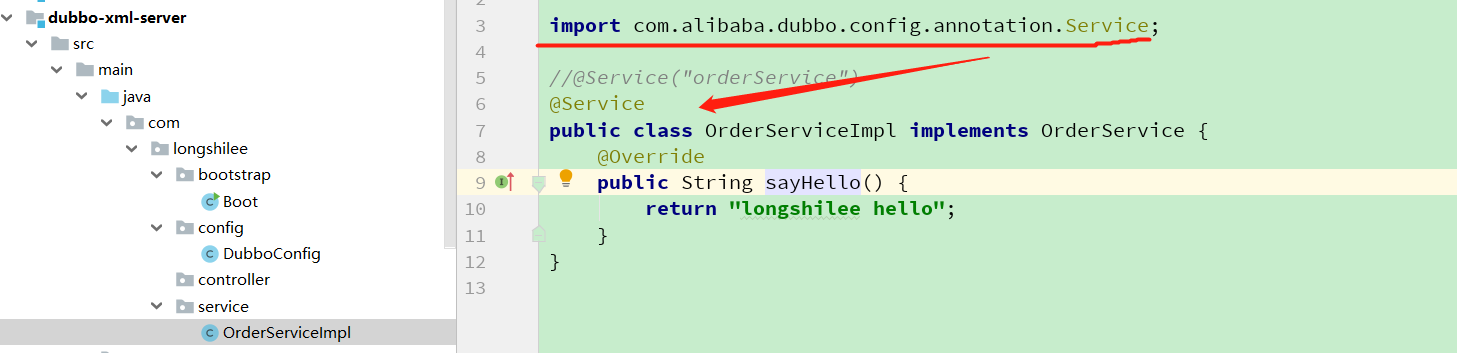

  2. 将OrderServiceImpl上的注解@Service,由spring的注解换成dubbo的@Service注解。

  1. 修改服务端的启动类。因为是使用注解方式，所以我们spring的启动类也要改成使用注解的方式启动。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    public class Boot {
        public static void main(String[] args) throws IOException {
    //        ClassPathXmlApplicationContext xml = new ClassPathXmlApplicationContext("classpath:dubbo-server.xml");
    //        xml.start();
            AnnotationConfigApplicationContext app = new AnnotationConfigApplicationContext(DubboConfig.class);
            app.start();
            System.out.println("dubbo 服务启动成功");
            System.in.read();
        }
    }

    使用AnnotationConfigApplicationContext类启动，将配置类DubboConfig引入进来即可。

    服务端就修改完成了，接下来修改客户端。

dubbo-xml-client

跟服务端流程基本一样。

  1. 新建config目录,在config目录下新建DubboConfig配置类,基本配置也是更xml方式一样，配置消费者端的基本信息。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    package com.longshilee.config;

    import com.alibaba.dubbo.config.*;
    import com.alibaba.dubbo.config.spring.context.annotation.EnableDubbo;
    import org.springframework.context.annotation.Bean;
    import org.springframework.context.annotation.Configuration;

    @Configuration
    @EnableDubbo(scanBasePackages = "com.longshilee.service")
    public class DubboConfig {

        @Bean
        ApplicationConfig applicationConfig(){
            ApplicationConfig applicationConfig = new ApplicationConfig();
            applicationConfig.setName("dubbo-xml-client");
            return applicationConfig;
        }

        @Bean
        RegistryConfig registryConfig(){
            RegistryConfig registryConfig = new RegistryConfig();
            registryConfig.setAddress("zookeeper://192.168.80.30:2181");
            return registryConfig;
        }

        @Bean
        ConsumerConfig consumerConfig(){
            ConsumerConfig consumerConfig = new ConsumerConfig();
            consumerConfig.setTimeout(3000);
            return consumerConfig;
        }

        @Bean
        ProtocolConfig protocolConfig(){
            ProtocolConfig protocolConfig = new ProtocolConfig();
            protocolConfig.setId("d2");
            protocolConfig.setName("dubbo");
            protocolConfig.setPort(20882);
            return protocolConfig;
        }
    }

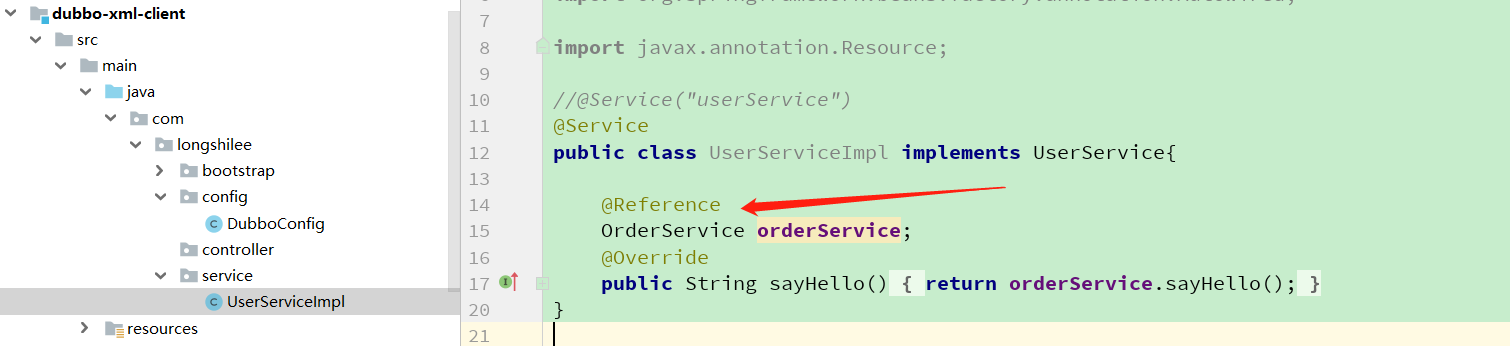

  2. 调用OrderService时，由原来使用的注解@Resource改成dubbo的@Reference,来完成Bean的自动注入。

  1. 修改启动类。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    public class Boot {
        public static void main(String[] args) {
    //        ClassPathXmlApplicationContext xml = new ClassPathXmlApplicationContext("classpath:dubbo-client.xml");
    ////        xml.start();
    //        UserService userService = (UserService) xml.getBean("userService");
            AnnotationConfigApplicationContext app = new AnnotationConfigApplicationContext(DubboConfig.class);
            app.start();
            UserService userService = (UserService)app.getBean(UserService.class);
            System.out.println(userService.sayHello());
        }

    启动完成之后，我们就能看到控制台打印的调用信息，说明已经调用成功了。

    1
    longshilee hello

当然注解方式处理使用代码来设置配置信息之外，也可以使用属性文件来设置配置信息。

属性文件方式

在项目的resources目录下新建属性配置文件。如：

在dubbo-xml-server的resources下新建dubbo-server.properties配置文件。内容如下：

1
2
3
4
5
dubbo.application.name=dubbo-xml-server
dubbo.provider.timeout=3000
dubbo.registry.address=zookeeper://192.168.80.30:2181
dubbo.protocol.name=dubbo
dubbo.protocol.port=20880

然后修改原来的DubboConfig.java配置类，使用@PropertySource注解将属性文件引入进来。然后将原来的信息先注释掉。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
@Configuration
@EnableDubbo(scanBasePackages = {"com.longshilee.service"})
@PropertySource("classpath:dubbo-server.properties")
public class DubboConfig {

//    @Bean
//    ApplicationConfig applicationConfig(){
//        ApplicationConfig applicationConfig = new ApplicationConfig();
//        applicationConfig.setName("dubbo-xml-server");
//        return applicationConfig;
//    }
//
//    @Bean
//    ProviderConfig providerConfig(){
//        ProviderConfig providerConfig = new ProviderConfig();
//        providerConfig.setTimeout(3000);
//        return providerConfig;
//    }
//
//    @Bean
//    RegistryConfig registryConfig(){
//        RegistryConfig registryConfig = new RegistryConfig();
//        registryConfig.setAddress("zookeeper://192.168.80.30:2181");
//        return registryConfig;
//    }
//
//    @Bean
//    ProtocolConfig protocolConfig(){
//        ProtocolConfig protocolConfig = new ProtocolConfig();
//        protocolConfig.setId("d1");
//        protocolConfig.setName("dubbo");
//        protocolConfig.setPort(20880);
//        return protocolConfig;
//    }

}

一样的道理在dubbo-xml-client项目的resources目录下新建dubbo-client.properties属性文件。

1
2
3
4
5
dubbo.application.name=dubbo-xml-client
dubbo.registry.address=zookeeper://192.168.80.30:2181
dubbo.consumer.timeout=3000
dubbo.protocol.name=dubbo
dubbo.protocol.port=20882

一样的在原来的DubboConfig配置类中将属性文件引入进来：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
@Configuration
@EnableDubbo(scanBasePackages = "com.longshilee.service")
@PropertySource("classpath:dubbo-client.properties")
public class DubboConfig {

//    @Bean
//    ApplicationConfig applicationConfig(){
//        ApplicationConfig applicationConfig = new ApplicationConfig();
//        applicationConfig.setName("dubbo-xml-client");
//        return applicationConfig;
//    }
//
//    @Bean
//    RegistryConfig registryConfig(){
//        RegistryConfig registryConfig = new RegistryConfig();
//        registryConfig.setAddress("zookeeper://192.168.80.30:2181");
//        return registryConfig;
//    }
//
//    @Bean
//    ConsumerConfig consumerConfig(){
//        ConsumerConfig consumerConfig = new ConsumerConfig();
//        consumerConfig.setTimeout(3000);
//        return consumerConfig;
//    }
//
//    @Bean
//    ProtocolConfig protocolConfig(){
//        ProtocolConfig protocolConfig = new ProtocolConfig();
//        protocolConfig.setId("d2");
//        protocolConfig.setName("dubbo");
//        protocolConfig.setPort(20882);
//        return protocolConfig;
//    }
}

这样，以属性文件的方式配置dubbo信息就完成了。然后运行，结果是跟之前一样的。

文章作者: Shawn Lee
文章链接: https://longshilee.github.io/2020/02/27/%E5%88%86%E5%B8%83%E5%BC%8F%E6%9E%B6%E6%9E%84-dubbo/
版权声明: 本博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来自 Shawn·Lee！
框架 dubbo
打赏
  • 微信
  • 支付宝
相关推荐
SpringBoot框架
SpringCloud框架
评论
繁
